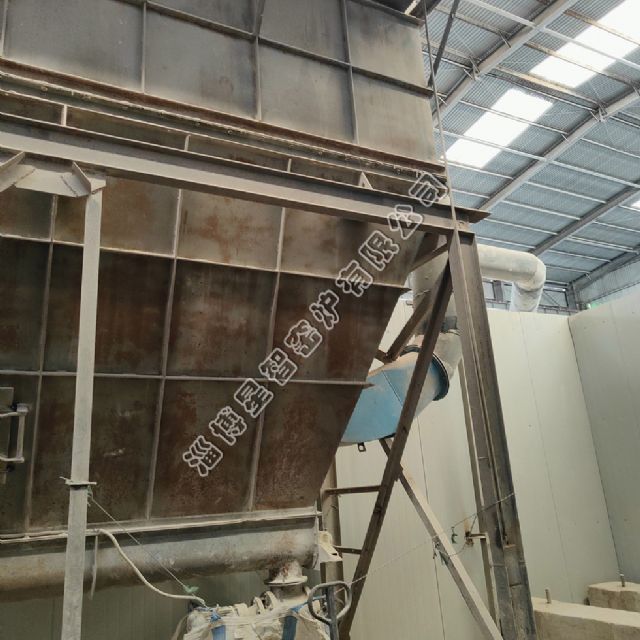

該系統收塵器采用離線分室脈沖噴吹袋式收塵器

一、基本功能：

1、小時處理量；80000-110000立方每小時

2、排塵濃度：小于等于10毫克 /立方，

3、袋子材質：亞克力覆膜、拒油、防水、防靜電

4、極限耐溫：200度

5、過濾面積:3200平米

二、基本配置：

1、袋子：?135X3000；亞克力覆膜，極限耐溫200度。

(1)架子：?120X3000：材質：碳鋼噴塑

(2)氣缸φ80×400，20只；

(3)電磁閥4V-310-40只

(4)提升閥 φ925-20只

(5)脈沖電磁閥 3″20只；分格輪鎖風卸灰閥：300x300;電機1.5千瓦 /臺 ：兩臺

(6)空氣輸送斜槽：DH-400X8.843米，功率：5.5KW:；2臺

(7)PLC控制柜(西門子)：85度-110度控制開啟；進入收塵器的管道設有熱電阻，當進入收塵器的廢氣溫度為110度時，氣缸閥打開進入冷風；當進入收塵器的廢氣溫度為85度時，氣缸閥關閉

(8)備注：清灰方式：按照時間設置清灰，按照30秒到一分鐘設置輪流清灰

2.離線清灰低壓脈沖袋式收塵器工作原理

除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成。含塵氣空氣從除塵器的進風均流管進入各分室灰斗，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值（一般設定為1500Pa）時，由清灰控制裝置按差壓設定值或清灰時間設定自動關閉一室離線閥后，按設定程序打開電控脈部，進行停風逐行噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力聚增，將濾袋上的粉塵進行抖落（即使粘細粉塵亦能較徹底工清灰）至灰斗中，由排灰機構排出。

3.基本要求及配置

烘干系統配置的窯尾除塵系統在操作正常的情況下，不允許有“結露”及燒布袋的情況發生

采用具有離線清灰功能和離線檢修功能的分室低壓逐行脈沖噴吹布袋除塵器。

烘干窯尾除塵煙囪考慮與配料站煙囪共用，考慮同時工作。(管道直徑1600毫米)

煙囪高度：16.0m。

4.窯尾除塵器技術和性能指標:

除塵系統風量選擇要確保正常生產過程中現場環境符合國家相關規定，凈化后煙塵含量≤10mg/Nm3。

除塵器過濾風速：進氣溫度 100℃以上除塵器風速≤0.8m/min。

6）除塵器采用離線脈沖分室逐行清灰方式；

7）除塵布袋滿足現場工況要求，壽命 1 年以上。

8）除塵系統采用 PLC 控制，自動控制系統具定時和自動運行方式， 實現無人值守自動運行。同時具有獨立的室內和機旁手動操作功能，便于系統在維護和檢修時除塵器能正常運行，所有室外電器及元器件均采用戶外防雨型，并加防護罩。

9）除塵設備本體鋼結構，包括灰斗、箱體、進出風口管道等。

箱體鋼板厚度：5mm材質：Q235

灰斗鋼板厚度：6mm材質：Q235

花板鋼板厚度：6毫米材質：Q235

管道采用 Q235， 壁厚：

D≤630δ=4mm

630＜D＜1000δ=5mm

1000≤D＜1600δ=6mm

D≥1600δ=8mm

10）其他鋼結構等相關部件均按照國家有關設計規范進行設計，設備制造按照?qǐng)D紙進行加工。

11）除塵器、輸灰系統及儲灰倉設有檢修平臺。

12）除塵設備表面進行預處理，設備內、外表面涂?jī)蓪拥灼?，?nèi)表面做防腐蝕處理。

13）袋籠：采用噴塑有機硅冷拔鋼絲，絲徑φ3.5mm，12 根，要求平直、光滑、不得手工焊接、嚴禁毛刺、固定環間距200mm。

14）脈沖閥：3″淹沒式脈沖閥，有防雨設施，脈沖閥（除膜片）使用保證期為 5 年。L、設灰斗氣流分布擋板，星型擺針卸灰閥。

15）除塵器入口設冷風混風閥和溫度檢測系統。

16）濾袋材質為亞克力覆膜，正常濾袋耐溫≥170℃，壽命 1 年以上。

17）除塵器卸料點有相應的儲存裝置，達到密封無泄漏，便于機械化運輸。除塵后氣體排放含塵量≤10mg/Nm3。正常使用年限不小于一年。

三、安全設施配置

1、配置有溫控閥門：在85-110度中間自動打開，防止結露、防止燒袋子

2、灰斗設計為：60度卸灰角度，防止積灰引起自燃問題

3、設有整體保溫，防止結露

4、設有溫度檢測報警系統。
